德國西門子（SIEMENS）公司生產的可編程序控制器在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子（SIEMENS）公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400等。 西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC（如S7-200），小規模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。
可編程控制器是由現代化生產的需要而產生的，可編程序控制器的分類也必然要符合現代化生產的需求。
一般來說可以從三個角度對可編程序控制器進行分類。其一是從可編程序控制器的控制規模大小去分類，其二是從可編程序控制器的性能高低去分類，其三是從可編程序控制器的結構特點去分類。
可編程控制器是由現代化生產的需要而產生的，可編程序控制器的分

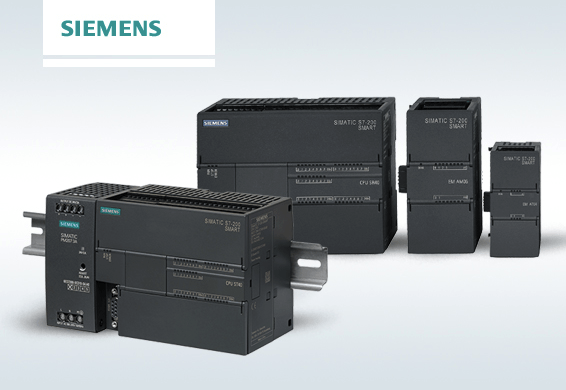

西門子PLCS7-200系列 一般來說可以從三個角度對可編程序控制器進行分類。其一是從可編程序控制器的控制規模大小去分類，其二是從可編程序控制器的性能高低去分類，其三是從可編程序控制器的結構特點去分類。
控制規模
可以分為大型機、中型機和小型機。

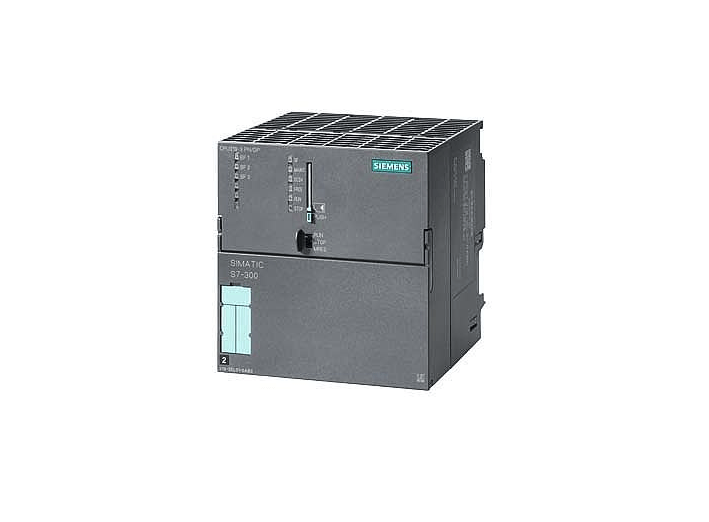

西門子PLCS7-300系列 小型機：小型機的控制點一般在256點之內，適合于單機控制或小型系統的控制。 中型機:中型機的控制點一般不大于2048點,可用于對設備進行直接控制，還可以對多個下一級的可編程序控制器進行監控，它適合中型或大型控制系統。 大型機：大型機的控制點一般大于2048點,不僅能完成較復雜的算術運

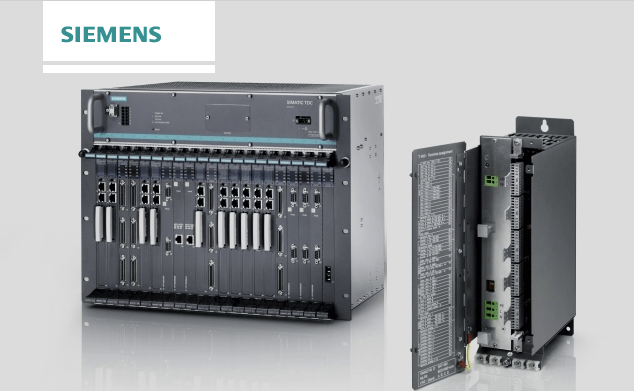

西門子PLCS7-400系列 西門子大型機有S7-400 ：處理速度0.3ms / 1k字；
存貯器512k ；I/O點12672；
控制性能
可以分為高檔機、中檔機和低檔機。
低檔機
這類可編程序控制器，具有基本的控制功能和一般的運算能力。工作速度比較低，能帶的輸入和輸出模塊的數量比較少。
比如，德國SIEMENS公司生產的S7-200就屬于這一類。 中檔機
這類可編程序控制器，具有較強的控制功能和較強的運算能力。它不僅能完成一般的邏輯運算，也能完成比較復雜的三角函數、指數和PID運算。工作速度比較快，能帶的輸入輸出模塊的數量也比較多，輸入和輸出模塊的種類也比較多。 比如，德國SIEMENS公司生產的S7-300就屬于這一類。 高檔機
這類可編程序控制器，具有強大的控制功能和強大的運算能力。它不僅能完成邏輯運算、三角函數運算、指數運算和PID運算，還能進行復雜的矩陣運算。工作速度很快，能帶的輸入輸出模塊的數量很多，輸入和輸出模塊的種類也很全面。這類可編程序控制器可以完成規模很大的控制任務。在聯網中一般做主站使用。 比如，德國SIEMENS公司生產的S7-400就屬于這一類。
結構
整體式
整體式結構的可編程序控制器把電源、CPU、存儲器、I/O系統都集成plc結構
在一個單元內，該單元叫做作基本單元。一個基本單元就是一臺完整的PLC。 控制點數不符合需要時，可再接擴展單元。整體式結構的特點是非常緊湊、體積小、成本低、安裝方便。
組合式
組合式結構的可編程序控制器是把PLC系統的各個組成部分按功能分成若干個默塊，如CPU模塊、輸入模塊、輸出模塊、電源模塊等等。其中各模塊功能比較單一，模塊的種類卻日趨豐富。比如，一些可編程序控制器，除了－些基本的I/O模塊外，還有一些特殊功能模塊，像溫度檢測模塊、位置檢測模塊、PID控制模塊、通訊模塊等等。組合式結構的PLC特點是CPU、輸入、輸出均為獨立的模塊。模塊尺寸統一、安裝整齊、I/O點選型自由、安裝調試、擴展、維修方便。 疊裝式
疊裝式結構集整體式結構的緊湊、體積小、安裝方便和組合式結構的I/O點搭配靈話、安裝整齊的優點于一身。它也是由各個單元的組合構成。其特點是CPU自成獨立的基本單元（由CPU和一定的I/O點組成），其它I/O模塊為擴展單元。在安裝時不用基板，僅用電纜進行單元間的聯接，各個單元可以一個個地疊裝。使系統達到配置靈活、體積小巧。
1．SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC，它適用于各行各業，各種場合中的自動檢測、監測及控制等。S7-200 PLC的強大功能使其無論單機運行，或連成網絡都能實現復雜的控制功能。 S7-200PLC可提供4個不同的基本型號與8種CPU可供選擇使用。
2．SIMATIC S7-300 PLC S7-300是模塊化小型PLC系統，能滿足中等性能要求的應用。各種單獨
西門子PLC之S7家族 的模塊之間可進行廣泛組合構成不同要求的系統。與S7-200 PLC比較，S7-300 PLC采用模塊化結構，具備高速（0.6~0.1μs）的指令運算速度；用浮點數運算比較有效地實現了更為復雜的算術運算；一個帶標準用戶接口的軟件工具方便用戶給所有模塊進行參數賦值；方便的人機界面服務已經集成在S7-300操作系統內，人機對話的編程要求大大減少。SIMATIC人機界面（HMI）從S7-300中取得數據，S7-300按用戶指定的刷新速度傳送這些數據。S7-300操作系統自動地處理數據的傳送；CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件（例如：超時，模塊更換，等等）；多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改；S7-300 PLC設有操作方式選擇開關，操作方式選擇開關像鑰匙一樣可以拔出，當鑰匙拔出時，就不能改變操作方式，這樣就可防止非法刪除或改寫用戶程序。具備強大的通信功能，S7-300 PLC可通過編程軟件Step 7的用戶界面提供通信組態功能，這使得組態非常容易、簡單。S7-300 PLC具有多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線系統；串行通信處理器用來連接點到點的通信系統；多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。 3． SIMATIC S7-400 PLC S7-400 PLC是用于中、高檔性能范圍的可編程序控制器。 S7-400 PLC采用模塊化無風扇的設計，可靠耐用，同時可以選用多種級別（功能逐步升級）的CPU，并配有多種通用功能的模板，這使用戶能根據需要組合成不同的專用系統。當控制系統規模擴大或升級時，只要適當?shù)卦黾右恍┠０?，便能使系統升級和充分滿足需要。
